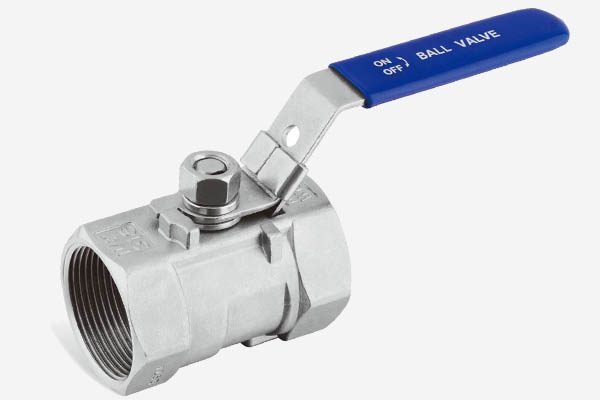

1PC Ball Valve-QF101

1PC Ball Valve

Material:304, 316, 1.4308, 1.4408, CF8, CF8M

Model:1PC

Connetion:Thread

Medium:Water, Oil, Gas



FEATURES

1000PSI/PN63 Reduce Port
Investment Casting Blow-out Proof Stem
PED/97/23/EC(CE0036) Approved W.P:1/4"-2"1000psi,2.1/2"-4"800psi
PTFE seats & seals inspection Testing:API598,EN12266
Thread:ASME B1.20.1 BS21.DIN2999/259,ISO228-1,JIS B 0203,ISO7/1

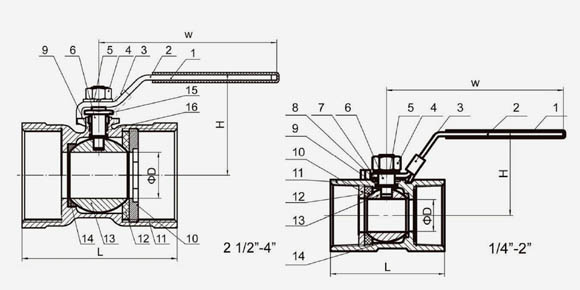

MATERIAL LIST

1PC Ball Valve-QF101

ITEM DESIGNATION MATERIAL
1 HANDLE SLEEVE PVC
2 HANDLE 304
3 LOCKING 304
4 STEM NUT 304
5 SPRING WASHER 304
6 STEM 304/306
7 PACKING RING 304
8 STEM PACKING PTFE
9 THRUST WASHER PTFE
10 CAP CF8/CF8M
11 BODY CF8/CF8M
12 BALL SEAT PTFE
13 BALL 304/316
14 BALL SEAT PTFE
15 GLAND NUT 304
16 STEM PACKING PTFE



DIMENSIONS (mm)

SIZE \ ITEM D L H W S
1/4" 5 39 31 65 17
3/8" 6.8 44 36 85 21
1/2" 9.2 56.5 41 95 25
3/4" 12.5 59 44 95 32
1" 15 71 48 111 38
1.1/4" 20 78 54 111 49
1.1/2" 25 83 65 135 53
2" 32 100 72 135 65
2.1/2" 38 120 80 154 83
3" 50 140 100 191 98
4" 64 170 129 246 127
