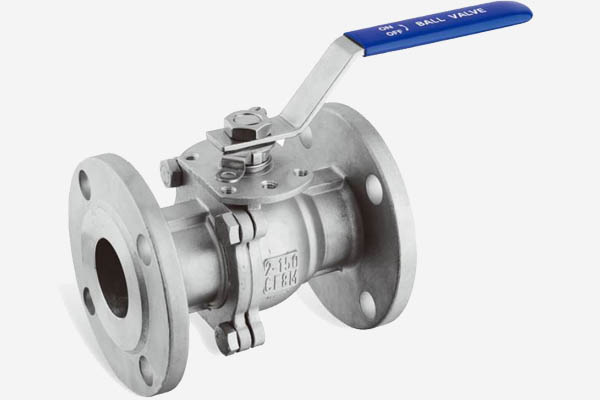

2PC Flanged Ball Valve (ANSI)-QF201F

2PC Flanged Ball Valve (ANSI)

Material:304, 316, CF8, CF8M

Model:2PC, mounting Pad

Connetion:Flange

Medium:Water, Oil, Gas



FEATURES

ANSI CLASS 150 Full Port
Investment Casting Blow-out-Proof Stem
PED97/23/PE(CE0036) Approved Casting Approved AD2000-W0
Anti-Static device (option) Design: ASME B16.34
End Flange:ASME B16.5 Inspection Testing:AP1598

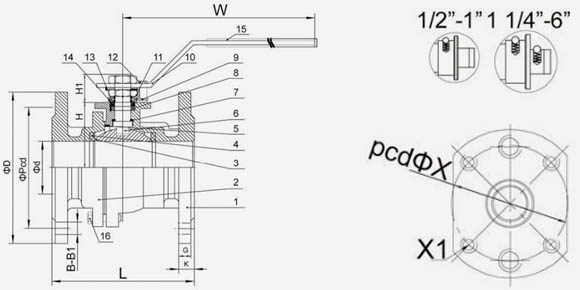

MATERIAL LIST

2PC Flanged Ball Valve (ANSI)-QF201F

ITEM DESIGNATION QTY MATERIAL
1 BODY 1 CF8/CF8M
2 CAP 1 CF8/CF8M
3 BALL 1 CF8/CF8M
4 BALL SEAT 2 RPTFE
5 JOINT GASKET 1 PTFE
6 STEM 1 304/316
7 THRUST WASHER 1 PTFE
8 STEM PACKING 1 PTFE
9 STOPPER 1 304
10 HANDLE 1 304
11 NUT 1 304
12 BOLT 1 304
13 PIN 1 304
14 STEM RING 2 304
15 HANDLE SLEEVE 1 PVC
16 BOLT 4-8 304



DIMENSIONS (mm)

SIZE \ ITEM Φd CLASS-150 L H H1 W X X1
G K D B B1
1/2" 15 8.2 10.7 88 10.2 4 108 26.5 16.45 130 42 M6
3/4" 20 9.5 12 97 16.2 4 117.1 30.1 17.2 130 42 M6
1" 25 10.5 13 107 16.2 4 127 35.25 23.3 160 50 M6
1.1/4" 32 11.5 14 115 16.2 4 140 40.8 23.3 160 50 M6
1.1/2" 38 12.5 16 125 16.2 4 166 48 30.2 200 70 M8
2" 50 14 17.5 150.5 19.3 4 178 56.5 30.2 200 70 M8
2.1/2" 65 16.8 20.3 176 19.3 4 190 74.5 29.7 220 70 M8
3" 80 17.7 21 188.7 19.3 4 203 86 39.6 260 102 M10
4" 100 17.5 21 227 19.3 8 229 107.75 38.1 260 102 M10
5" 125 20 23 252 22 8 356 133.25 - - 125 M12
6" 150 21 24 277 22 8 394 152.75 - - 125 M12
