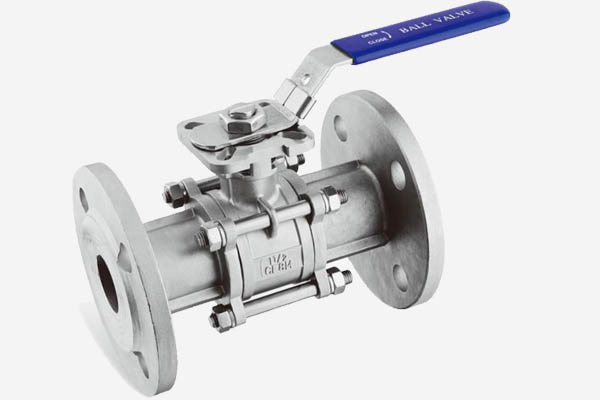

3PC Flanged Ball Valve-QF301M)

3PC Flanged Ball Valve With ISO5211 Mouting Pad (DIN)

Material:304, 316, 1.4308, 1.4408

Model:3PC

Connetion:Thread, Flange

Medium:Water, Oil, Gas



FEATURES

PN16-40 Full Port
Investment Casting Blow-out-Proof Stem
PED97/23/PE(CE0036) Approved Anti-Static device (option)
Design:DIN3357,EN12516 Face to Feace:DIN3202-F4(DN15-100)
End Flange:DIN2501,PN10-40 Inspection Testing:DIN3230/3,EN12266

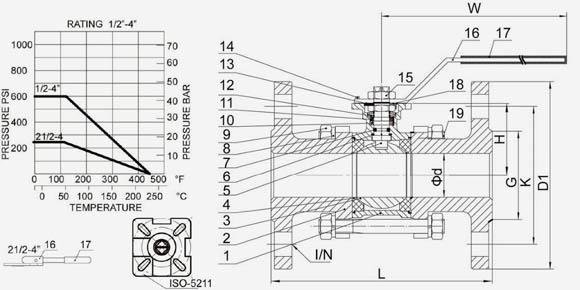

MATERIAL LIST

3PC Flanged Ball Valve-QF301M)

ITEM DESIGNATION QTY MATERIAL
1 BODY 1 CF8/CF8M
2 CAP 2 CF8/CF8M
3 BALL 1 CF8/CF8M
4 BALL STEM 2 RPTFE
5 STEM 1 304/316
6 THRUST WATHER 1 304
7 R-RING 1 VITON
8 SPRING WASHER 4-6 304
9 BOLT NUT 4-6 304
10 STEM PACKING 1 PTFE
11 RING 1 304
12 BELIVILLE WASHER 1 301
13 LOCK WASHER 1 301
14 STOP PIN 1 304
15 HANDLE NUT 1 304
16 HANDLE 1 304
17 HANDLE SLEEVE 1 PVC
18 WASHER 1 304
19 BOLT 4-6 304



DIMENSIONS (mm)

SIZE \ ITEM D L H W D1 K G I/N ISO5211
1/2" 15 130 55 103 95 65 45 14/4 F04/03
3/4" 20 150 61 103 105 75 58 14/4 F04/03
1" 25 160 61 135 115 85 68 14/4 F05/04
1.1/4" 32 180 78 135 140 100 78 18/4 F05/04
1.1/2" 40 200 90 190 150 110 88 18/4 F07/05
2" 50 230 97 190 165 125 102 18/4 F07/05
2.1/2" 64 290 143 310 185 145 122 18/4 F10/07
18/8
3" 76 310 152 310 200 160 138 18/8 F10/07
4" 100 350 187 400 220 180 158 18/8 F12/10
235 190 162 22/8
